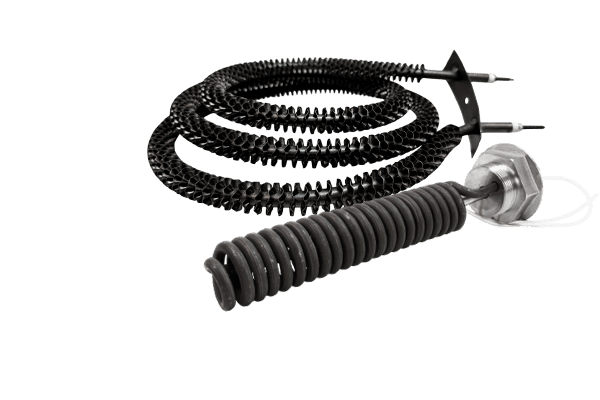

Как правильно подобрать и заказать ТЭН под нестандартное оборудование
Как подобрать нестандартный ТЭН под конкретное оборудование? Разбираем основные параметры, необходимые размеры и данные для изготовления нагревателя по чертежу или старому образцу.
Содержание статьи:
Когда нужен ТЭН нестандартного исполнения
Нестандартный ТЭН требуется в тех случаях, когда обычный нагреватель не подходит по параметрам или конструкции. Это может быть связано с необходимыми размерами, формой, мощностью, рабочим напряжением или способом крепления. Индивидуальное исполнение особенно актуально для оборудования, где место для установки нагревателя ограничено. В этом случае ТЭН должен точно соответствовать доступному пространству и расположению остальных элементов конструкции.
Также нестандартный нагреватель может потребоваться при замене вышедшего из строя ТЭНа, если подходящего стандартного аналога нет. При этом нельзя ориентироваться только на внешние размеры или мощность: важно учитывать напряжение, рабочую среду, температуру, способ установки и другие параметры оборудования.
Какие параметры нужны для подбора ТЭНа
При подборе ТЭНа важно учитывать сразу несколько параметров, поскольку нагреватель должен подходить не только по мощности, но и по конструкции и условиям эксплуатации. В первую очередь определяют мощность и рабочее напряжение. Мощность влияет на скорость нагрева, а напряжение должно соответствовать электрической системе оборудования. Далее учитывают длину, диаметр и форму ТЭНа — эти параметры определяют, поместится ли нагреватель в предусмотренное для него пространство и сможет ли равномерно передавать тепло.
Отдельно оценивают рабочую среду и температуру нагрева. От того, что именно нагревается — вода, масло, воздух или другой состав, — зависит выбор материала оболочки и конструкции ТЭНа. Также необходимо определить способ установки и крепления: нагреватель может фиксироваться с помощью резьбы, фланца или другого элемента. При подборе учитывают расположение и тип электрических выводов, чтобы ТЭН можно было правильно подключить и установить в оборудовании. Материал оболочки выбирают с учетом рабочей среды и температуры эксплуатации.
Для точного подбора желательно предоставить чертеж или эскиз, размеры места установки, параметры старого ТЭНа или его фотографию, мощность, напряжение, рабочую среду и требуемую температуру нагрева. Чем больше исходных данных, тем точнее можно определить конструкцию подходящего нагревателя.

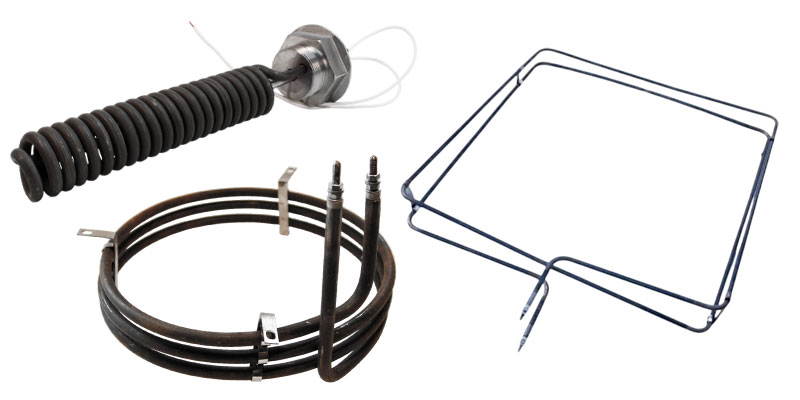

Пример нестандартных трубчатых электронагревателей (ТЭНы)
Как выбрать ТЭН под конструкцию оборудования
Размеры и форма ТЭНа определяются геометрией монтажного пространства. При установке внутри емкости учитывают ее диаметр, высоту, расположение стенок, перегородок, мешалок и других деталей. Для узкого корпуса может потребоваться ТЭН меньшего диаметра или специальной формы. Если прямой нагреватель не помещается, используют конструкции с изгибами, позволяющими разместить необходимую длину нагревательной части в доступном пространстве.
При этом учитывают не только общую длину ТЭНа, но и расположение нагревательной и монтажной частей. Крепление и электрические выводы могут находиться за пределами рабочей зоны, тогда как нагревательная часть должна располагаться непосредственно в среде. Также необходимо предусмотреть достаточное расстояние между ТЭНом и стенками оборудования или соседними элементами.
Если пространство ограничено, при разработке конструкции могут изменяться:
- форма и направление изгибов;
- диаметр трубки;
- длина и расположение нагревательной части;
- расстояние между отдельными участками ТЭНа;
- положение крепления и электрических выводов.
При этом изменение габаритов нельзя рассматривать отдельно от мощности и условий теплообмена. Например, уменьшение поверхности нагревателя при сохранении мощности увеличивает удельную тепловую нагрузку, что может повлиять на температуру поверхности и срок службы ТЭНа. Для подбора конструкции желательно предоставить чертеж или эскиз места установки с основными размерами. Если чертежа нет, подойдут фотографии оборудования и старого ТЭНа с указанием длины, диаметра, размеров крепления и доступного пространства. Это позволяет определить допустимую форму и габариты нагревателя до его изготовления.

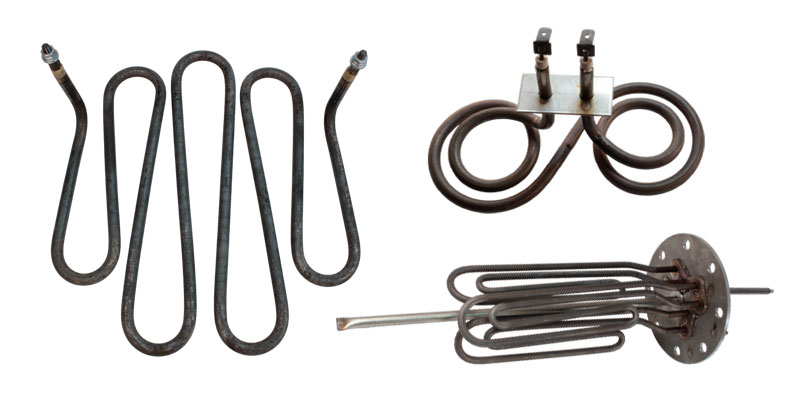

Пример нестандартных трубчатых электронагревателей (ТЭНы)
Можно ли изготовить ТЭН по чертежу или образцу
Нестандартный ТЭН можно изготовить по чертежу, эскизу или параметрам существующего нагревателя. Такой подход используют, когда необходимо заменить вышедший из строя ТЭН, для которого нет готового стандартного аналога, или повторить конструкцию нагревателя, уже установленного в оборудовании. По исходным данным определяют размеры, форму, электрические параметры, способ крепления и расположение выводов.
Если в качестве образца используется старый ТЭН, важно снять не только его общую длину. Для воспроизведения конструкции обычно определяют:
- общую длину и длину нагревательной части;
- диаметр трубки;
- форму и размеры изгибов;
- расстояния между отдельными участками;
- размеры и тип крепления;
- длину и расположение электрических выводов;
- мощность и рабочее напряжение;
- материал оболочки, если он известен.
При отсутствии чертежа изготовление также возможно. В этом случае исходными данными могут служить размеры старого ТЭНа, фотографии, эскиз от руки и информация об оборудовании, в котором он устанавливается. Особенно полезны фотографии нагревателя с разных сторон и отдельно места его крепления. Если старый ТЭН сохранился, его лучше не выбрасывать до определения всех необходимых параметров. При замене вышедшего из строя нагревателя конструкцию можно повторить, но не всегда достаточно изготовить точную копию по внешнему виду. Перед изготовлением необходимо проверить, соответствуют ли исходные мощность, напряжение, материал оболочки и конструкция условиям эксплуатации. Если оборудование работает в другой среде или его режим изменился, параметры нового ТЭНа могут потребовать корректировки.
Отсутствие заводского чертежа не является препятствием для изготовления нестандартного ТЭНа. Чем больше исходных данных сохранилось — старый нагреватель, его размеры, маркировка, фотографии, паспорт оборудования или чертеж посадочного места, — тем точнее можно восстановить требуемую конструкцию.

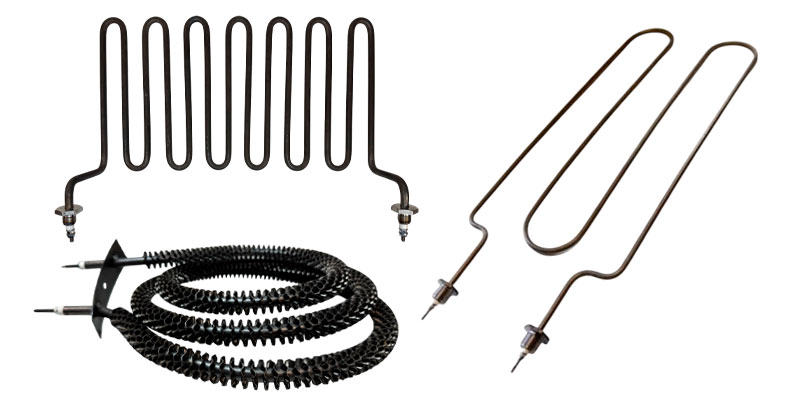

Пример нестандартных трубчатых электронагревателей (ТЭНы)
Что важно учитывать при заказе нестандартного ТЭНа
Перед изготовлением нестандартного ТЭНа необходимо согласовать основные параметры, поскольку нагреватель изготавливается под конкретное оборудование и условия его работы. Даже небольшое отличие в длине, форме, мощности или конструкции крепления может сделать установку невозможной или повлиять на работу оборудования. Поэтому до начала изготовления проверяют не отдельную характеристику, а совокупность параметров.
В первую очередь согласуют:
- мощность и рабочее напряжение;
- длину, диаметр и форму нагревателя;
- рабочую среду и температуру нагрева;
- способ установки и размеры крепления;
- расположение и тип электрических выводов;
- материал оболочки;
- требования к холодным зонам и другим конструктивным элементам, если они имеют значение для оборудования.
Перед установкой проверяют соответствие изготовленного ТЭНа исходным данным. Контролируют основные размеры и форму, расположение крепления и выводов, электрические характеристики, а также возможность свободного размещения нагревателя в предусмотренном пространстве. Если ТЭН устанавливается в емкость или корпус, дополнительно проверяют, чтобы нагревательная часть не соприкасалась с соседними элементами и стенками там, где это не предусмотрено конструкцией.
Ошибка в мощности может изменить режим нагрева: слишком низкая мощность увеличит время выхода на требуемую температуру, а слишком высокая может привести к перегреву среды или отдельных элементов оборудования. Неправильные размеры или форма не позволят установить ТЭН в предусмотренное место либо нарушат необходимое расстояние до других деталей. Выбор неподходящего материала оболочки может привести к ускоренному износу нагревателя при контакте с рабочей средой.
Поэтому для изготовления ТЭНа под конкретное оборудование желательно предоставить максимально полные исходные данные: чертеж или эскиз, размеры места установки, параметры старого нагревателя, его маркировку, фотографии, данные об оборудовании и условиях эксплуатации. Если часть характеристик неизвестна, их можно определить по образцу или уточнить по конструкции оборудования. Чем точнее определены исходные требования, тем проще изготовить ТЭН, который будет соответствовать монтажному месту, электрическим параметрам и условиям эксплуатации и не потребует доработки оборудования при установке.
Часто задаваемые вопросы:
Итог
Нестандартный ТЭН подбирают с учетом не только мощности и размеров, но и конструкции оборудования, условий эксплуатации, рабочей среды, способа крепления и расположения электрических выводов. Изготовление возможно по чертежу, эскизу или старому образцу, а при отсутствии документации — по размерам, фотографиям и данным об оборудовании. Точный подбор исходных параметров позволяет получить нагреватель, который подойдет для конкретного места установки и обеспечит требуемый режим нагрева.
